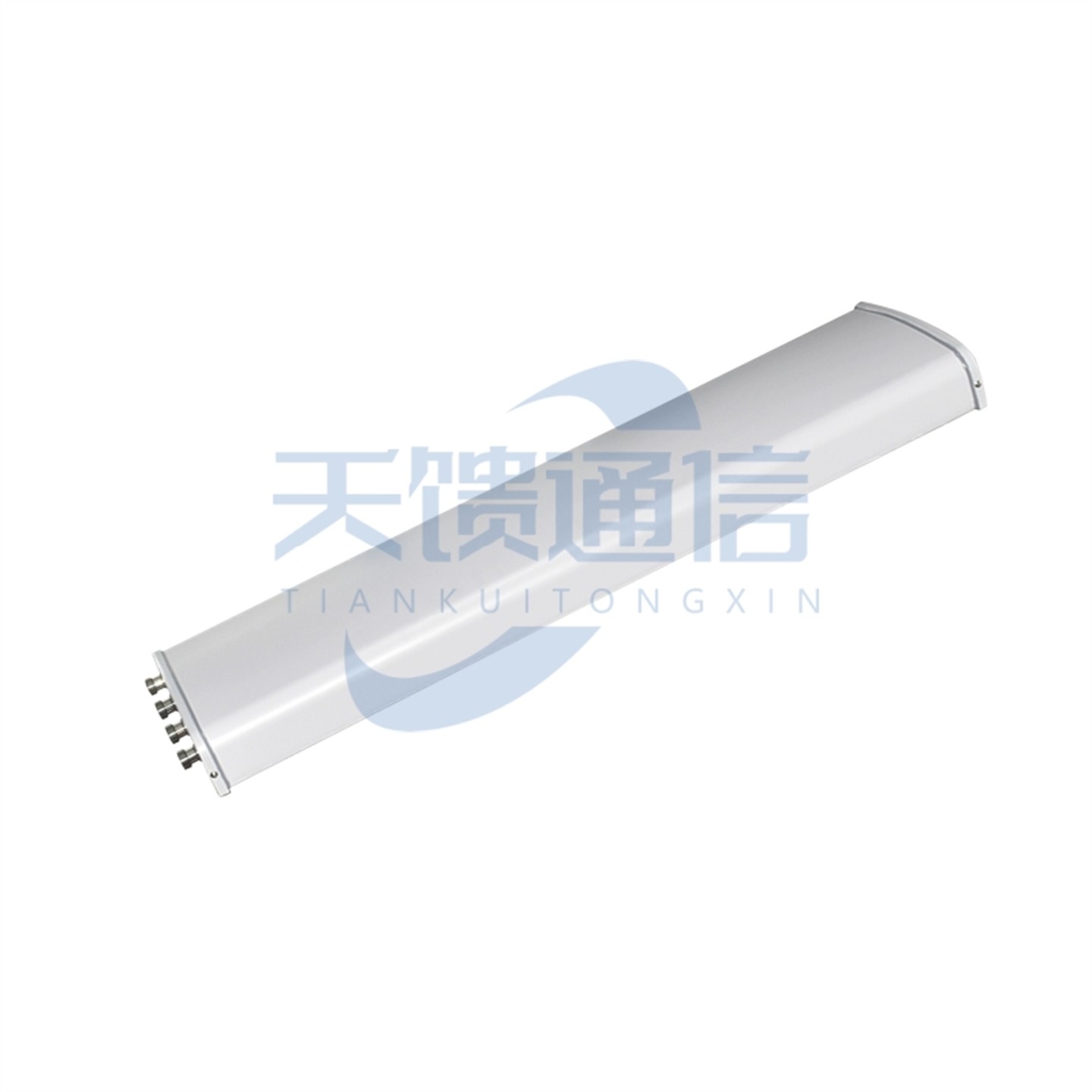

广电5G天线698-960/703-803MHz双极化四通道定向N28基站板状天线
广电5G天线698-960/703-803MHz双极化定向N28GSM900M基站板状天线
| 电性能参数 | 机械性能参数 | ||
| 频段范围FreqRange(MHz) | 703-803 | 接头型号Connector | N-K*4 |
| 增益Gain(dBi) | 12 | 接口位置Connectorposition | 底部 |
| 带宽Bandwidth(MHz) | 100 | 天线尺寸Dimension( mm) | 580*412*136 |
| 驻波比VSWR | ≤1.5 | 包装尺寸Packing size(mm) | 720*500*220 |
| 水平面波瓣宽度Horizontal Beamwidth (°) | 65/65±5 | 外箱尺寸Box size(mm) | 以实际尺寸为准 |
| 垂直面波瓣宽度Vertical Beamwidth (°) | 35±5 | 重量Weight（kg) | 6.5 |
| 极化方式Polarization | ±45° | 天线外罩材料Radome material | UPVC |
| 前后比F/B Ratio | 25 | 振子材料( Reflector material) | / |
| 隔离度Isolation(dB) | 25 | 工作温度Operational Humidity(℃) | -55~+100 |
| 三阶互调(dBm) | 107 | 工作温度Operating temperature(%) | ＜95 |
| 电下倾角(°) | 0 | 抗风强度Rated Wind Velocity( m/s) | 36.9 |
| 交叉极化鉴别率Cross-polar ratio | / | 极限风速Extreme wind(m/s) | 60 |
| 上副瓣抑制(dB) | 15 | 机械可调倾角Mechanical tilt(°) | 0-18 |

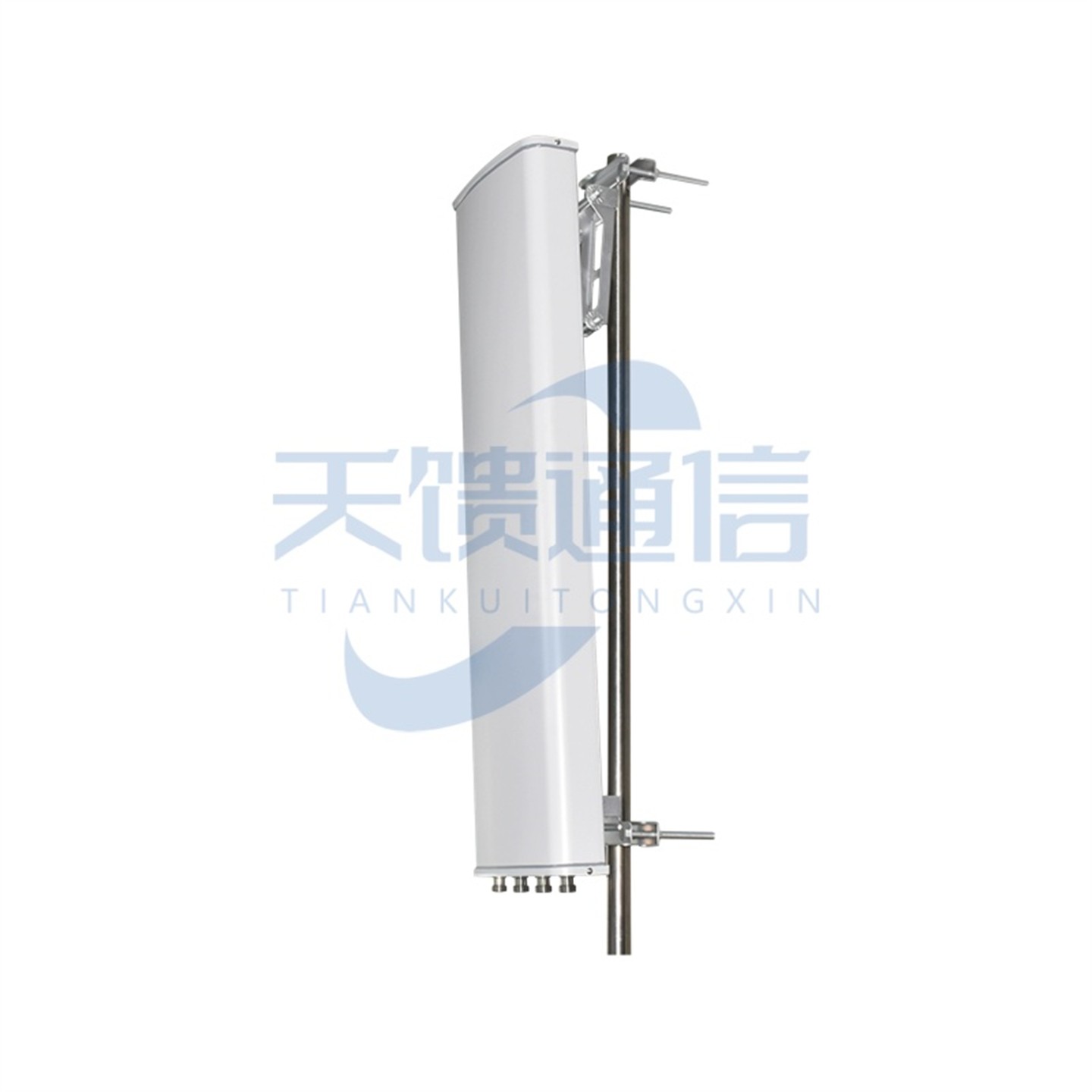

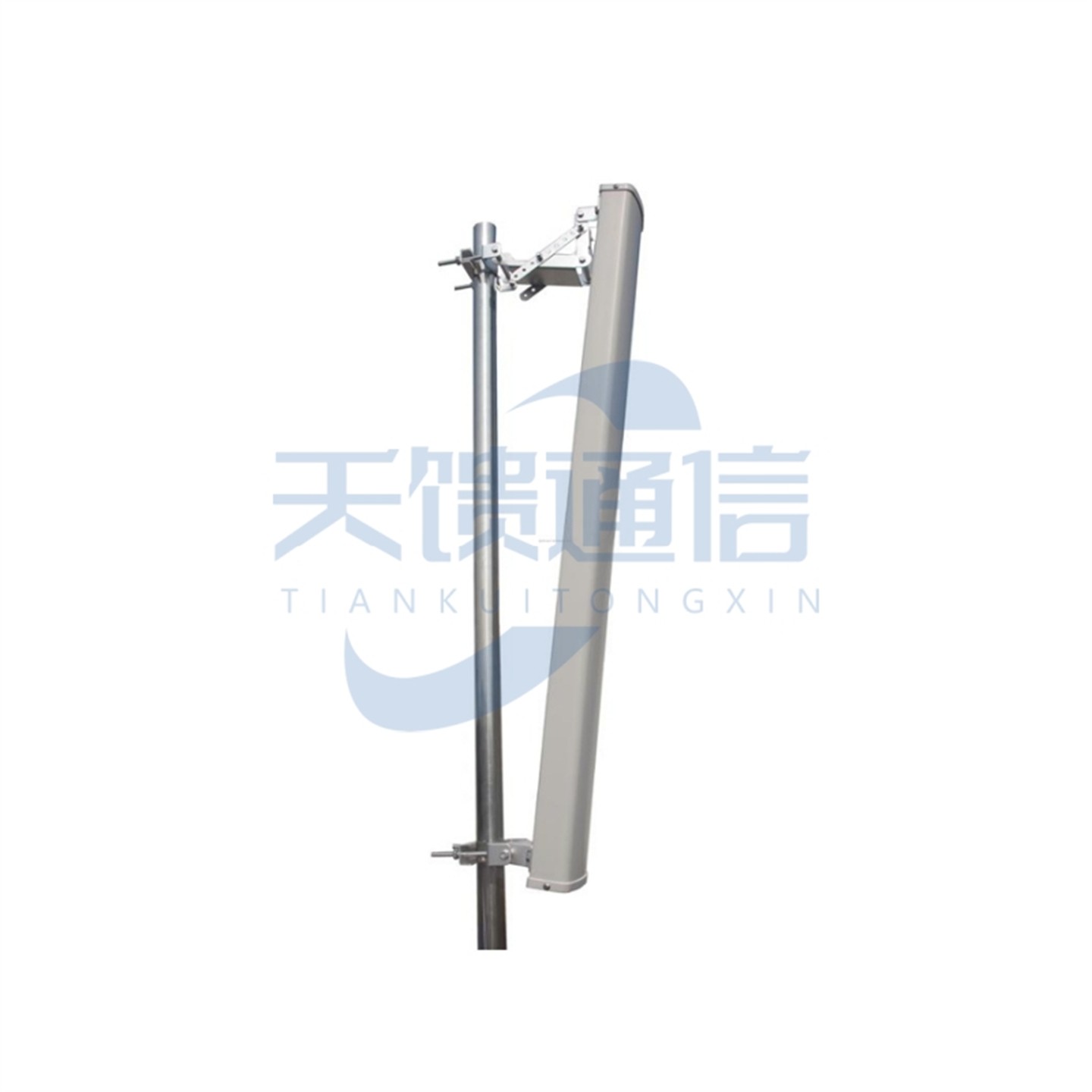

| 功率Max. Power( W) | 100 | 安装类型Installation type | 抱杆安装/直接安装 |
| 输入阻抗Impedance(Ω) | 50 | 防水等级Product Level | IP65 |
| 防雷保护 Lightning Protection | 直流接地 | 应用领域Applications | 手机信号覆盖 |
